Системы подготовки и очистки сжатого воздуха

Пневматическое оборудование для очистки систем включает устройства, которые очищают сжатый воздух от загрязнений, регулируют давление, смазывают воздушный поток или используют сжатый воздух для очистки поверхностей. К такому оборудованию относятся фильтры, регуляторы, лубрикаторы и пистолеты.

Некоторые виды пневматического оборудования для очистки систем:
Фильтры
Магистральные фильтры очищают сжатый воздух от твёрдых частиц, масла и влаги. Некоторые виды:
Фильтры очистки твёрдых частиц — удаляют грязь, пыль, ржавчину.
Коалесцентные фильтры — удаляют воду и масло, преобразуют жидкие аэрозоли в крупные капли.
Фильтры с активированным углём — удаляют газообразные загрязнения (запахи).

Фильтры устанавливаются последовательно друг за другом, выбор типа зависит от требований к качеству воздуха и условий эксплуатации пневматического оборудования.

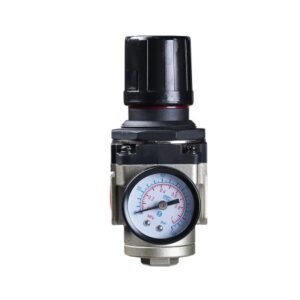

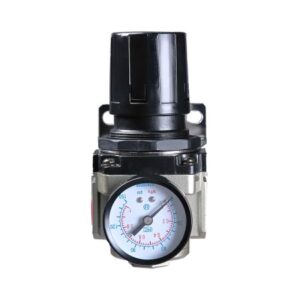

Регуляторы
Фильтр-регуляторы выполняют двойную функцию: очищают воздух и регулируют давление. Например:
Мембрана или поршень — регулируют давление: когда оно превышает установленное значение, мембрана или поршень перемещается, позволяя избытку рабочей среды уйти.
Конденсатоотводчик — система сброса позволяет удалять конденсат и другие загрязнения из системы.

Лубрикаторы обогащают очищенный сжатый воздух частицами масла, что снижает трение рабочих элементов. Некоторые виды:
Магистральные (многоточечные) — устанавливаются в систему воздухоподготовки, монтаж — сразу после регулятора давления или фильтра.
Линейные (автоматические/одноточечные) — устанавливаются на рабочий пневмоинструмент сразу после рукоятки, обеспечивают обогащение сжатого воздуха только на одном инструменте.

Лубрикатор устанавливается только после очистительного фильтра, иначе частицы масла будут оставаться в фильтре, не попадая на рабочие детали пневмоинструмента.

Пистолеты
Пневмопистолеты используют сжатый воздух для очистки поверхностей или прочистки систем. Например:
Продувочные пистолеты — выдают направленный поток сжатого воздуха из сопла, очищают поверхности или трубы, шланги, отверстия, пазы и полости цилиндрических изделий. Как правило, пистолеты для продувки имеют длинный узкий носик, что облегчает работу в труднодоступных местах.
Пневмопистолеты для прочистки канализации — устраняют засоры в трубах с помощью сильного воздушного удара: пробивают пробки из различных материалов (бумага, пластик, тряпье, волосы, жир) и очищают стенки труб от налёта и отложений.
