Нивелиры
Нивелир — геодезический прибор для определения разности высот между точками на местности. Основная функция — измерение высотных отметок и определение различий в уровне между точками.
Некоторые элементы нивелира:
Зрительная труба — оптический элемент для наведения на измеряемую точку. Внутри трубы расположена система линз для чёткости изображения и сетка нитей для точного совмещения с рейкой или другим объектом измерения. В некоторых моделях труба имеет увеличение, позволяющее работать на больших расстояниях.
Уровень (компенсатор) — предназначен для точного выравнивания прибора в горизонтальной плоскости. В оптических моделях это пузырьковый уровень, который оператор выставляет вручную, регулируя винты штатива. В цифровых и лазерных нивелирах используется автоматический маятниковый или электронный компенсатор, который самостоятельно корректирует небольшие отклонения прибора от горизонтали.
Лимб — круговая шкала, нанесённая на корпус прибора, позволяющая измерять углы наклона. В некоторых моделях шкала может быть цифровой, что облегчает считывание данных.
Штатив — обеспечивает устойчивость нивелира, оснащён регулируемыми ножками, позволяющими адаптироваться к неровностям поверхности.
Некоторые типы нивелиров:
Оптические — используют зрительную трубу с перекрёстием нитей, оператор считывает данные вручную.
Цифровые — усовершенствованные оптические приборы с электронными датчиками и дисплеем, автоматически считывают данные с нивелирной рейки, вычисляют превышения.

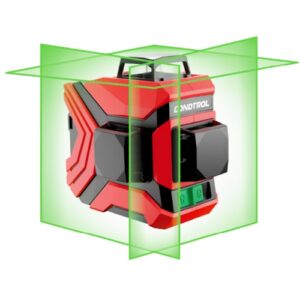

Лазерные — проецируют лазерный луч для построения горизонтальных, вертикальных или наклонных плоскостей, упрощают разметку и позволяют обходиться без нивелирных реек.
Принцип работы
Процесс измерения включает несколько этапов:
Установка нивелира — прибор фиксируется на штативе и настраивается в горизонтальное положение.
Визирование на рейку — через зрительную трубу геодезист наблюдает шкалу на нивелирной рейке.
Считывание высотных значений — путём сравнения измерений в разных точках определяется разница высот.
Применение
Нивелиры применяются в различных областях, например:
Строительство — контроль уровня фундамента, выравнивание площадок, монтаж конструкций.
Дорожное строительство — обеспечение ровного покрытия дорог.
Геодезические исследования — составление топографических карт и планов.
Промышленность — установка и контроль высотного положения оборудования.
